| 動態特性 | 單位 | 規格 |
| 量程 | g | 50 |
| 靈敏度（@100Hz，10g,24℃） | mV/g | 100±10% |
| 諧振頻率 | ||
| 典型值 | KHz | 18 |
| 振幅特性曲線 | ||
| ±3dB | Hz | 1~10000 |
| 溫度響應 | ||
| -50℃ | -5% | |
| +120℃ | +5% | |
| 振幅非線性 | % | ≤1 |
| 輸出特性 | 單位 | 規格 |
| 輸出端極性 | 詳見下圖 | |
| BOV（偏壓）值 | ||
| 典型值（室溫24℃） | Vdc | 10~14 |
| 輸出連接方式 | 詳見下圖 | |
| 輸出電阻 | ||
| 室溫下24℃測試 | Ω | ＜100 |
| 滿量程輸出電壓 | V | （典型值）±5 |
| 接地狀況 | 信號地與外殼絕緣，內部屏蔽 |
| 電源要求 | 單位 | 規格 |
| 電壓 | Vdc | 18~30 |
| 電流 | mA | 2~10 |
| 預熱時間 | Sec | 3 |
| 溫度傳感器特性 | 單位 | 規格 |
| 電源要求 | mA | 0.4~5（恒流源） |
| 輸出參考值（@室溫25℃） | V | 2.98±0.02 |
| 輸出靈敏度 | mv/℃ | 10 |
| 誤差 | ℃ | ±1 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 詳見下圖 | |
| 外殼材質 | 不銹鋼 | |
| 連接頭 | 5pin，M12X1 | |
| 安裝方式 | 1/4-28 UNF螺紋 |
| 附件 | 數量 | 規格 |
| 標配件 | 1 | 特質螺栓（200-0014）1/4-28UNF轉1/4-28UNF |
| 可選配件 | 1 | 特質螺栓（200-0014）1/4-28UNF轉M6 |
| 1 | 特質螺栓（200-0014）1/4-28UNF轉M5 | |
| 1 | 連接器母頭（550-0033） | |
| 1 | CBL007A-XX (五芯連接器+四芯線纜，長度依客戶定) |
| 證書 | ||
| 靈敏度 | mv/g | 100±10% |
| 頻率響應 | 20~10000Hz，最大±3dB |

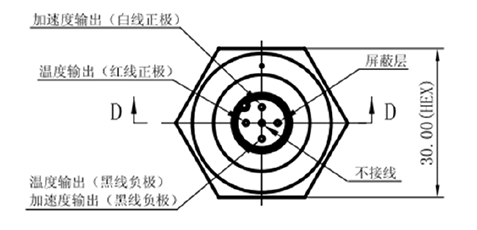

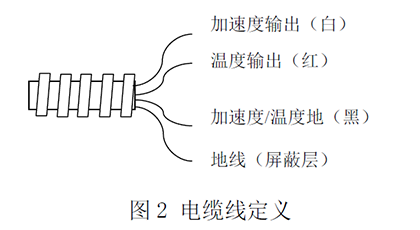

| 連接示意圖 |
 |

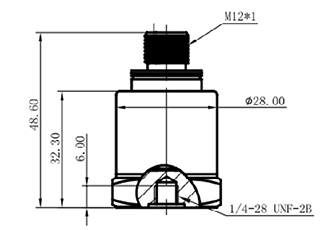

| 輪廓尺寸圖 |
  |
