| 動態特性 | 單位 | 規格 |
| 量程 | g | ±10 |
| 靈敏度(@160Hz,5g,24℃) | mV/g | 500±10% |
| 諧振頻率 | ||
| 典型值 | KHz | 14 |
| 振幅特性曲線 | ||
| ±3dB | Hz | 0.1～10000 |
| 橫向靈敏度 | ≤5% | |
| 振幅非線性 | ≤1% |
| 輸出特性 | 單位 | 規格 |
| 輸出端極性 | 見第2頁圖1 | |
| BOV(偏壓)值 | ||
| 室溫24℃ | Vdc | +10～+14 |
| 輸出連接方式 | 請見下圖 | |
| 輸出電阻 | ||
| 室溫下24℃測試 | Ω | <100 |
| 接地狀況 | 信號地與外殼絕緣，內部屏蔽 |
| 電源要求 | 單位 | 規格 |
| 電流（恒流激勵） | mA | 2～10 |
| 電壓 | Vdc | 20～30 |
| 預熱時間 | Sec | 5 |
| 環境特性 | 單位 | 規格 |
| 溫度范圍 | ℃ | -50～+120 |
| 濕度 | 密封 | |
| 正弦振動極限 | g pk | 500 |
| 沖擊極限 | g pk | 5000 |
| 基座應變靈敏度 | equiv.g pk/μstrain | 0.0002 |
| 電磁敏感性 | equiv. μg rms/gauss | 70 |
| EMC電磁兼容 | GB/T 17926.5-2008(IEC6100-4-5):試驗等級4，防浪涌開路電壓極限4KV | |
| 絕緣耐壓 | AC 4000V 1分鐘（外殼與連接端子），無擊穿現象 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 請見下圖 | |
| 重量 | 克 | ＜110g |
| 外殼材質 | 不銹鋼 | |
| 連接頭 | 2 pin,MIL-C-5015 | |
| 安裝方式 | 1/4-28 UNF螺紋 |
| 附件 | 數量 | 規格 |
| 必配件 | 1 | 特制螺栓（200-0014） |
| 可選配件 | 1 | 特制螺栓（200-0044） |
| 證書 | 單位 | 規格 |
| 靈敏度(@160Hz,5g,24℃) | mV/g | 500±10% |
| 頻率響應曲線 | Hz | 20～10000，±3dB |

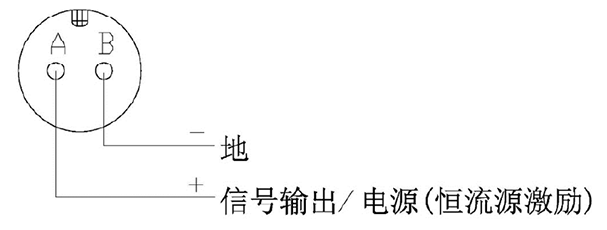

| 連接示意圖 |
 |

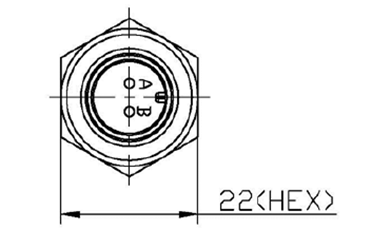

| 輪廓尺寸圖 |
 |
